Особенности заземления оборудования для сварки

Как правило, оборудование для сварки стационарного типа снабжается специальным заземляющим контуром.  Подключение к заземляющему контуру осуществляется специальным болтом. К этому болту прикручивается заземляющий кабель, который присоединяется к заземляющей шине. Кабель из меди должен быть не тоньше шести мм в диаметре, а если заземляется металлической арматурой, то используется диаметром двенадцать мм.

Какие требования необходимо выполнять

- Элементы сварочного аппарата. Которые являются не токоведущими, подключаются к заземлению, через заземляющий контур.

- В сварочном оборудовании предусматривается специальная клемма, к которой присоединяется провод для заземления.

- Для каждого стационарного сварочного оборудования предусматривается отдельная точка присоединения к заземлению.

 - Запрещено подключать стационарное оборудование для сварки к заземлению по последовательной схеме.

- При не возможности осуществить заземление оборудование для сварки, необходимо применять специальные защитные отключающие устройства.

По нормам безопасного заземления. Его сопротивление не должно быть выше пяти Ом. Для этого необходимо заземляющая шина с большой площадью контакта с землей. Также сопротивление заземления может значительно зависеть от местного грунта. Например от его состава и влажности. Поэтому необходимо учитывать свойства грунта во время устройства заземления.

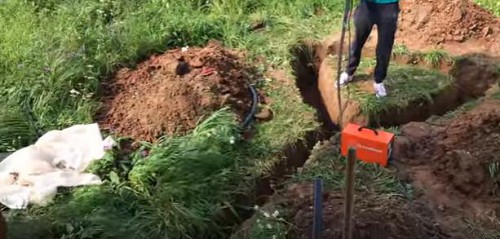

Кроме того, даже при устроенном заземлении, его необходимо периодически проверять. Для этого существуют специальные приборы например Е 121 https://vorgaz.com/pribor/46.

Место соединения заземляющего устройства и заземляющего провода должно быть надежно соединено. Для этого чаще всего применяется сварка или хомуты.

Это место также необходимо хорошо защитить от воздействия коррозии. Для этого может использоваться различные антикоррозионные покрытия.

Стационарные сварочные аппараты необходимо периодически проверять. Важно проверять целостность изоляции проводов, отсутствие замыканий токопроводящих элементов с корпусом аппарата. Также необходимо проводит проверку защитных систем аппарата.

Разновидности типов заземления

Для искусственного заземления сварочного оборудования могут применяться два типа:

- вертикальное заземление;

- горизонтальное заземление.

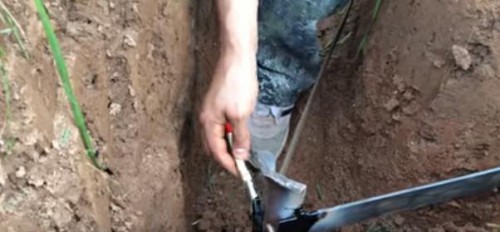

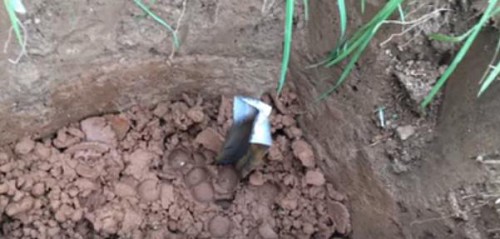

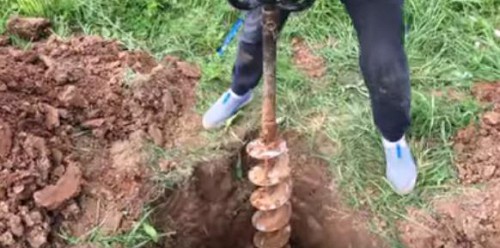

Вертикальный тип заземления это металлический стержень в виде прута или уголка, арматуры, пластины закопанной в грунт.  В этих целях нельзя применять алюминий, т.к. он может разрушиться. У вертикального типа заземления есть несколько преимуществ: оно занимает мало мета; при проникновении в глубину грунта появляется контакт с влажными слоями, которые дают лучшую токопроводимость.

Горизонтальный тип заземления устраивается на некоторой глубине в земле. Там укладывается несколько металлических прутов или пластин, которые между собой объединяются в одну электрическую цепь.


09/04/18
