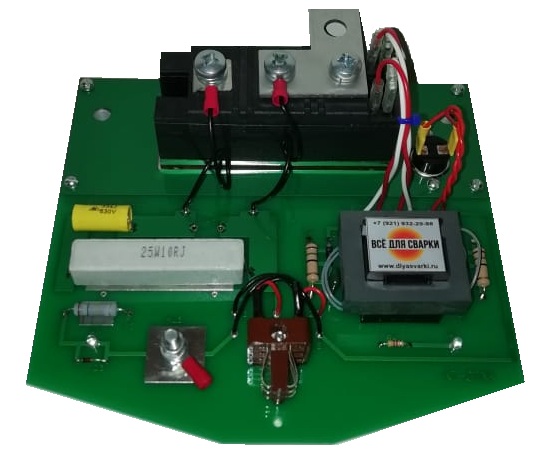

| описание | Контактор тиристорный КТ-07М УХЛ4 – предназначен для коммутации и фазового управления током в машинах для точечной, шовной и рельефной контактной сварки с однофазным питанием.
Контактор предназначен для подключения к сети переменного тока частотой 50 Гц напряжением 220В или 380В.
Управление контактором осуществляется от синхронных регуляторов сварки типов РКС-502, РКС-504, РКС-801, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами:
- ток 1,5±0,1 А;
- напряжение 20±5 В (на сопротивлении 6,2±5% Ом);
- длительность 200±100 мкс (на уровне не ниже 15 В).
При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения, указанного ниже.
В тиристорных контакторах КТ-07М и КТ-11М дополнительно имеется:
- индикация прохождения сварочного тока (загорается светодиод),
- индикация прохождения импульсов управления на «поджиг» тиристоров (загорается светодиод).
C января 2012 года вместо оптронов ТО-125 применяются импульсные трансформаторы, которые существенно повышают надежность и срок службы тиристорных контакторов.
Характеристики:
Напряжение питающей сети, В: 220.00
Частота питаюей сети, Гц: 50.00
Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А
А ср.: 125.00
А эф.: 200.00
Номинальный ток, А при:
ПВ 50% и длит. имп. 0,5 с: 335.00
ПВ 20% и длит. имп. 0,5 с: 500.00
ПВ 20% и длит. имп. 0,2 с: 580.00
Импульсы управления:
Напряжение (экв. нагрузка 20 Ом), В: 20±5
Длительность (на уровне 0,7 ампл. знач.), мкс: 200±100
Габаритные размеры, (Д215;Ш215;В), мм: 170x135x75
Масса, кг: 1.00 |
