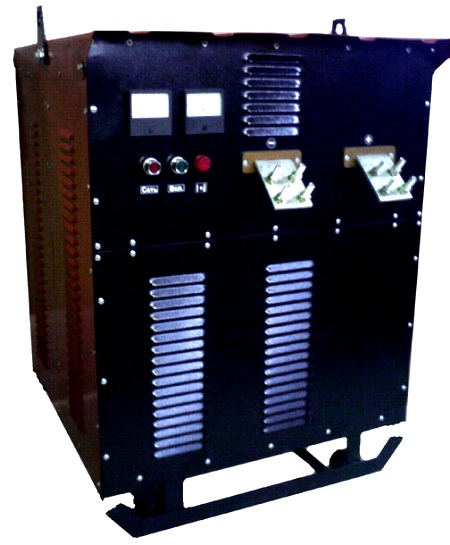

Выпрямитель сварочный многопостовой ВДМ-1601C У3 предназначен для ручной дуговой сварки покрытыми электродами изделий из углеродистых и нержавеющих сталей, чугуна на постоянном токе с использованием балластных реостатов типа РБ-302. Выпрямитель обеспечивает одновременную работу десяти сварщиков, при этом регулировка сварочного тока выполняется каждым сварщиком непосредственно на месте сварки.
Сварочный выпрямитель ВДМ-1601C представляет собой передвижную установку в однокорпусном исполнении и состоит из следующих основных узлов: силового трехфазного трансформатора, магнитного шунта, блока выпрямителей, вентилятора.
Технические характеристики:
Напряжение сети – 380в.
Номинальный сварочный ток – 1600А.
Режим работы (ПВ) – 100%.
Номинальный сварочный ток – 2000А.
Режим работы (ПВ) – 60%.
Номинальный сварочный ток – 3000А.
Режим работы (ПВ) – 35%.
Количество одновременной работы постов – 10.
Коэффициент одновременности работы постов (не более) – 0,5
Внешняя характеристика – жесткая.
Максимальный сварочный ток одного поста – 315А.
Пределы регулирования тока - 80-315А.
Режим работы (ПВ) – 100%.
Регулирование сварочного тока – плавное, с помощью балластного реостата типа РБ-302.
Напряжение холостого хода – 70в.
Степень защиты по IP 23 по ГОСТ 14254.
Охлаждение – принудительное, воздушное.
Термозащита от перегрева трансформатора.
Потребляемая мощность – 125кВА.
Габариты - 810х720х1000мм
Вес – 550кг.
Сварочный выпрямитель ВДМ-1601C У3 работает в следующих условиях:
- интервал температур от – 40 С до + 40 С;
- относительная влажность воздуха не более 80% при + 20 С;
- высота над уровнем моря не более 1000 м.
Климатическое исполнение «У», категория «3» по ГОСТ 15150-69.
Не допускается использование выпрямителя для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.
Предприятие-изготовитель гарантирует безотказную работу трансформатора в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
