Сварочный трансформатор ТДМ-503 предназначен для ручной дуговой сварки, резки или наплавки покрытыми электродами диаметром 2...6 мм всех марок на переменном токе малоуглеродистых и низколегированных сталей.

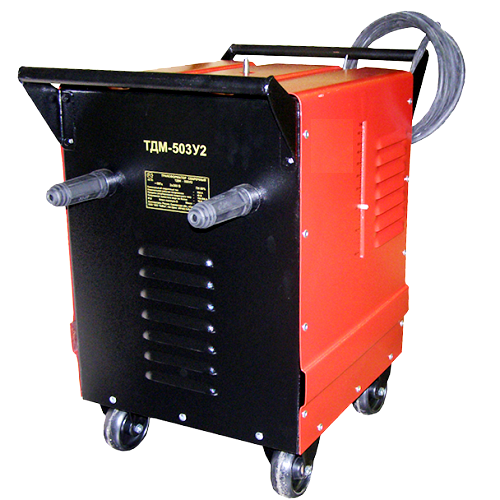

Сварочный трансформатор ТДМ-503 представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией.
Технические характеристики:
Напряжение сети – 380в.
Количество постов – 1.
Номинальный сварочный ток – 500А.
Пределы регулирования тока - 100-500А.
Режим работы (ПВ) – 60%.
Регулирование сварочного тока – плавное.
Номинальное рабочее напряжение – 40в.
Напряжение холостого хода – 60-70в.
Охлаждение – воздушное.
Потребляемая мощность – 34,2кВА.
Максимально потребляемый ток – 90 А.
Мощность выходная при сварке – 20кВА
Габариты - 380х570х620мм.
Вес – 95кг.
Сварочный трансформатор ТДМ-503 работает в следующих условиях:
- интервал температур от – 45 С до + 45 С;
- относительная влажность воздуха не более 80% при + 20 С;
- высота над уровнем моря не более 1000 м.
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.
Предприятие-изготовитель гарантирует безотказную работу сварочного аппарата в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
