Трубы водогазопроводные: применение, характеристики, особенности

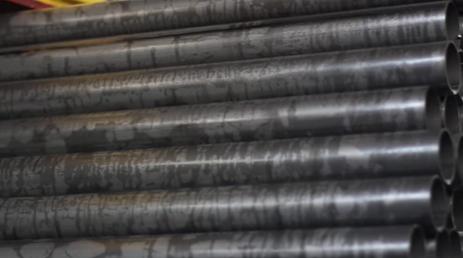

Трубы ВГП

Трубы ВГП — один из самых востребованных в нашей повседневной жизни видов проката. Что, собственно, следует из самой аббревиатуры ВГП — это трубы водогазопроводные. На них по-прежнему держится едва ли не вся сфера ЖКХ — и трубы ВГП отнюдь не намерены уступать своё место пластику, поскольку продолжают выгодно отличаться от него прочностью и готовностью «держать» большое давление и высокую температуру. Они также очень хороши в тех местах, в которых воздействие коррозионных факторов на металл невелико: на воздушных участках трубопроводов и во внутридомовых коммуникациях. Впрочем, если трубы ВГП будут оцинкованными, то они смогут успешно применяться и в куда более коррозионной обстановке.

Чем же отличаются трубы с сокращением "ВГП" от всех прочих? Прежде всего — высокой прочностью: у этих труб жесткость приближается к показателям, свойственным сплошному металлическому прутку того же диаметра.

Другим достоинством труб ВГП является то, что по ним можно подавать жидкости с температурами свыше 100 градусов (что невозможно для пластика, он в таких условиях просто расплавится).

Кроме того, ВГП-труба отличается прочностью и пластичностью стали — она способна пережить даже замерзание воды внутри нее - и при этом сохранить свою герметичность.

Все вместе эти качества ВГП-труб делают их пригодными при транспортировке не только жидких, но и газообразных субстанций — включая кислоты и высоколетучие газы (водород, например).

К недостаткам труб ВГП относится разве что высокая теплопроводность стали — но этот недостаток свойственен всем металлам и нейтрализовать его можно путем активного использования теплоизолирующих материалов.

Чем отличается труба ВГП?

Строго говоря, трубы ВГП — один из видов сварных труб. Разница только в диаметре (который у труб ВГП редко превышает 100 мм.) и «траектории» шва. У сварных труб большого диаметра он иногда идет по спирали — а в трубах ВГП — по прямой.

Кроме того, прямой продольный шов на трубах ВГП еще и усилен, благодаря чему ВГП-труба может похвастаться большей прочностью, так как сварной шов в ней выступает как дополнительное ребро жесткости.

Главное различие между прямошовными и трубами ВГП состоит, во-первых, в их диаметре (до 150 мм. у труб ВГП и до 1420 мм. у прямошовных труб) и во-вторых переносимым давлением (у труб ВГП оно предполагается несколько меньшим).

Однако, чтобы разобраться окончательно в различиях между прямошовными трубами и трубами ВГП надо рассмотреть особенности их производства.

Технология производства труб ВГП

Трубы ВГП производятся из углеродистой стали. Процесс их производства состоит в том, что

- сначала распрямляются заготовки — штрипсы, металлические полосы необходимой ширины и толщины;

- затем из штрипса формируют трубу

- стык закрепляют электросваркой

У труб ВГП к качеству продольного шва выдвигаются весьма строгие требования - поэтому полученное соединение обязательно проверяют на наличие дефектов с использованием рентгеновских лучей.

Параметры, которым должны соответствовать трубы ВГП определяются нормами ГОСТ 3262-75.

Как измерить ДУ у ВГП?

Другим важным делом для ВГП труб будет их последующая антикоррозионная защита.

По этому признаку трубы делятся на

- изготовленные из обычной стали

- оцинкованные трубы

Эти трубы ВГП будут различаться даже внешне. Оцинкованные трубы имеют матово-белый блеск и гораздо лучше могут противостоять коррозии. Кроме наличия цинкового покрытия трубы ВГП различаются еще по длине, толщине стенок, наружному диаметру и ДУ (это внутренний диаметр, именуемый еще – удельный или условный проход, от него зависит пропускная способность трубы).

Внешний диаметр ВГП-трубы при разной толщине стенок может иметь значения от 10 мм (для ДУ 6) до 165 мм (для ДУ 150).

При этом надо знать, что ДУ привязан не к миллиметрам, а к дюймам. Поэтому труба ВГП, с ДУ «20», будет фигурировать в дальнейшем, как труба с внутренним диаметром в 0,75 дюйма. Соответственно, все соединительные метизы (муфты, заглушки и т.п.) тоже будут нужны на 3⁄4 дюйма.

На всякий случай — небольшая шпаргалка по переводу ДУ в дюймы:

ДУ 10 =2/5

ДУ 15 = 1/2

ДУ 20 = 3/4

ДУ 25 = 1

ДУ 32 = 1 1/4

ДУ 40 = 1 1/2

ДУ 50 = 2

Легкие, обыкновенные, усиленные...

Толщина стенок ВГП-трубы — тоже существенный показатель, влияющий на ее жесткость. По этому показателю виды ВГП-труб делятся на:

легкие – со стенками от 1,8 до 4 миллиметров;

обычные - от 2 до 4,5 миллиметров;

усиленные – от 2,5 до 5,5 миллиметров.

При этом потребителю данного вида продукции следует иметь в виду - трубы ВГП принято реализовывать по весу.

Разница между оцинкованными и не-оцинкованными трубами ВГП для покупателя будет на практике состоять только в их весе. Оцинковка делает трубы на 3-5% тяжелее — но зато увеличивает срок их службы раз в 10. По всем прочим показателям сортамент оцинкованных и не-оцинкованных ВГП-труб не различается.

Длина труб ВГП тоже нормируется; она может быть:

-мерной - от 4 до 12 метров

-кратной мерной;

-немерной - но не выходящей за пределы мерной нормы

Качество

Если потребитель особо тщательно относится к качеству приобретаемых ВГП-труб, то он может потребовать у производителя сертификат их качества — технический

При этом следует знать, что обязательная сертификации ВГП-трубам не нужна — она проводится в добровольном порядке; но коль скоро технический сертификат все-таки выдается, то только после испытаний образцов в лабораторных условиях. Особенно важны испытания на гидравлический удар — по нормам ГОСТа трубы ГВП, относящиеся к категории легких, должны выдерживать давление в 25 кгс/см2, а изделия усиленного типа — 32 кгс/см2.

Соединение труб ВГП- какое выбрать?

Надо отметить, что наличие цинкового покрытия на ВГП-трубах, увеличивая их устойчивость к коррозии, делает гораздо более трудным делом их практическое соединение, поскольку сварка оцинкованных поверхностей представляет собой непростое дело — особенно, когда речь идет о сварке труб, имеющих оцинкованную внутреннюю поверхность.

Поэтому, когда речь идет о монтаже ВГП-труб, потребители часто предпочитают сварным соединениям муфтовые - и производители, идя им навстречу, заранее наносят резьбу на трубы ВГП.

Разумеется, такой способ соединения несколько удорожает продукцию и выглядит на первый взгляд менее надежным, чем сварка, но он по-прежнему широко применяется в различных бытовых водо- и газопроводах. Причина тому проста — муфтовое соединение не даст образоваться очагу коррозии на внутренней стороне трубы, что было бы более чем вероятно при сварочном соединении.

Таким образом, стальные ВГП-трубы еще долго будут использоваться в бытовой инфраструктуре, поскольку остаются наиболее надежным и дешевым материалом для ее создания.

Поэтому, когда речь идет о монтаже ВГП-труб, потребители часто предпочитают сварным соединениям муфтовые - и производители, идя им навстречу, заранее наносят резьбу на трубы ВГП.

Разумеется, такой способ соединения несколько удорожает продукцию и выглядит на первый взгляд менее надежным, чем сварка, но он по-прежнему широко применяется в различных бытовых водо- и газопроводах. Причина тому проста — муфтовое соединение не даст образоваться очагу коррозии на внутренней стороне трубы, что было бы более чем вероятно при сварочном соединении.

Таким образом, стальные ВГП-трубы еще долго будут использоваться в бытовой инфраструктуре, поскольку остаются наиболее надежным и дешевым материалом для ее создания.


29/08/17
