Применение и конструкция магнитных плит

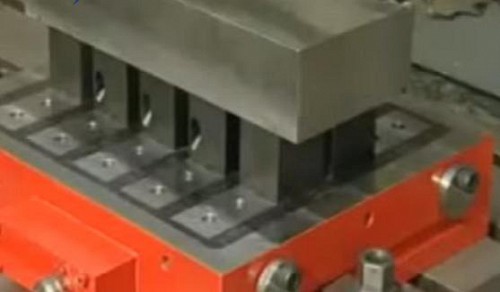

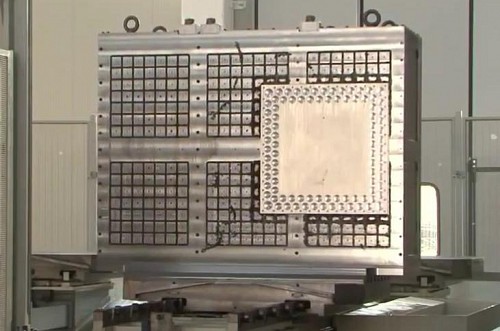

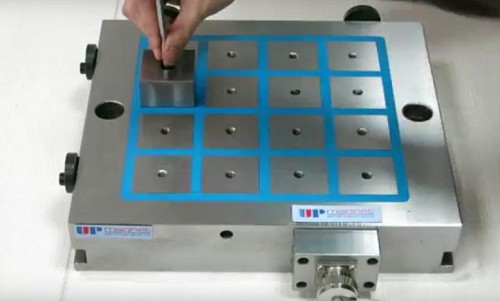

На современных станках по металлообработке широко применяются такие устройства для крепления обрабатываемых деталей, как магнитные плиты. В них деталь надежно удерживается за счет встроенных в плиту электромагнитов. При этом деталь нет необходимости зажимать в кулачки, а значит и не будет повреждения от зажима.

Электромагнитный поток создают специальные катушки, которые крепятся под синусной плитой.  Катушки крепятся на полосах из латуни, материала, который не поддается воздействию магнита.

Благодаря отсутствию кулачкового зажима, деталь закрепленная на магнитной плите может беспрепятственно расширяться в следствии нагрева. В связи с этим обработка детали может вестись на более точном уровне.

Но стоит заметить, что такого рода зажимные устройства не применяются, когда необходима значительная сила реза. Магнитная плита не дает высокой степени удержания обрабатываемой детали. И при зажиме детали на магнитной плите, в детали, в последствии, может сохраниться остаточный магнетизм.

Катушки магнитов устанавливаются под поверхность плиты из немагнитного материала. Катушки могут устанавливаться в корпусе плиты как неподвижно, так и подвижно. Плита может быть неподвижной, возвратно поступательной или вращающейся подробнее https://www.frrm.ru/catalog/plity_magnitniye_russia.

Сила с которой деталь закрепляется на плите зависит от множества факторов, таких как материал детали, размеры детали, количество закрепленных деталей, расположение деталей на плите, от конструктивных особенностей плиты. В среднем сила крепления детали колеблется в диапазоне от двух до тринадцати КГС/СМ2.

При включении электромагнитов плита нагревается, при выключении охлаждается. В следствии перепада температур внутри плиты может образовываться конденсат. Кроме того, внутрь плиты может попадать охлаждающая жидкость от металлообработки. Поэтому как правило внутреннюю часть плиты заливают битумным составом, чтобы защитить катушки электромагнитов от попадания влаги.

Для питания магнитов в плитах используют, как правило, постоянный ток, т.к. переменный ток дает нагревательный и размагничивающий эффект. Наиболее часто распространенное напряжение питания магнитных плит это 110 вольт. В среднем плита с электромагнитами потребляет от ста до трехсот ватт мощности. Магнитные катушки в большинстве случаев включаются последовательно, иногда в редких случаях могут включаться параллельно.  Для питании плиты используется выпрямитель селенового типа.

В следствии того, что у деталей может оставаться остаточный магнетизм, их могут обрабатывать специальным устройством демагнетизатором. Особенно это часто применяется при массовых производствах.  В демагнетизаторах используется катушка с переменным током, которая быстро меняет магнитное поле, благодаря этому детали проходя через переменное магнитное поле освобождаются от остаточного магнетизма.


28/07/17
