Особенности трансформаторных подстанций для снабжения цеха

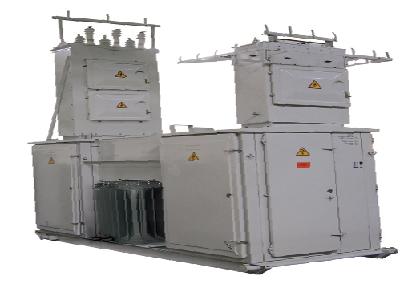

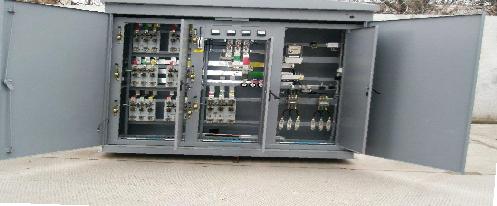

Для обеспечения цеха электроэнергией комплектный тип трансформаторных подстанций является наиболее востребованным.  В комплект таких подстанций обычно входят: трансформатор или несколько трансформаторов; шкафы для введения и выведения напряжения; шкафы для линий; секционные шкафы.

Трансформаторы в подстанциях могут быть использованы разные как сухого, так и масляного типа.  Обычно в подстанции используется от одного, до трех трансформаторов.

Подстанции с одним трансформатором применяются для снабжения потребителей третьей категории. А для более высоких категорий второй и третьей используются подстанции с не менее чем двумя трансформаторами. Это необходимо для обеспечения без перебойного питания, если один из трансформаторов выйдет из строя. Для электроснабжения потребителей первой категории в подстанции также устанавливается блок АВР, который должен сработать при аварийном повреждении трансформатора. В аналогичном случае для питания потребителей второй категории, подключение резервного питания может производиться ручным способом.

Кроме того подстанции с двумя – тремя трансформаторами применяются для узлов имеющих общезаводское значение, например станция сжатого воздуха и др.

В современных разработках, в подстанциях из трех трансформаторов нагрузка в не аварийном режиме в равных долях разделяется на три трансформатора, а в аварийном режиме разделяется на два трансформатора.  Но устройство шин подстанций с тремя трансформаторами гораздо сложнее чем с двумя. Вызвано это необходимостью осуществить межсекционные соединения. Аналогично в этом случае  усложняется устройство АВР.

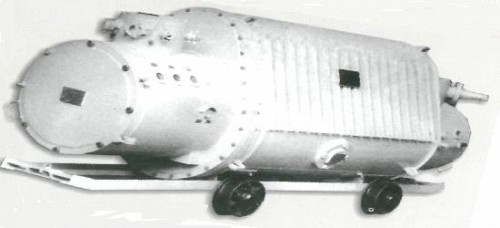

Выбор типа используемых трансформаторов базируется на окружающих условий эксплуатации.  Если будет реализована установка внутри, то целесообразнее использовать трансформатор с масляным охлаждением.  Трансформаторы, которые охлаждаются не горючей жидкостью, применяются, если нет возможности установить масляный трансформатор. Например в подстанциях ТСВП, которые устанавливаются в местах опасных по контактам с взрывоопасными газами.  ТСВП устанавливаются в шахтах, где возможна утечка газа метана.  Также такие трансформаторы могут применяться в лабораториях и других учреждениях, в которых присутствуют серьезные ограничения пожарной безопасности.

Чтобы выбрать число трансформаторов для цеха, необходимо учитывать и нагрузку компенсирующего оборудования.  Для расчета необходимых параметров  учитываются следующие данные: нагрузка потребляющих устройств; потеря в сети потребителей; потеря в самом трансформаторе; потеря на содержание самой подстанции.

При необходимости максимального приближения к устройствам потребителей, подстанции можно располагать внутри цеха. При этом необходимо огородить подстанцию для обеспечения безопасности. В идеале подстанцию лучше расположить в центральной точке цеховой электрической нагрузки. Если нет возможности разместить подстанцию в помещении цеха, то ее размещают в пристройке.
