Особенности технологии орбитальной сварки труб

Технология орбитальной сварки применяется для неповоротного соединения стыков труб.  Сварочный процесс производиться при помощи неплавящегося вольфрамового электрода. Для защиты к месту сварочной дуги подается газ, чаще всего аргон.  Кроме чистого аргона могут быть использованы различные смеси. С помощью смешения газов в определенных пропорциях могут достигаться высокие характеристики сварочного соединения.

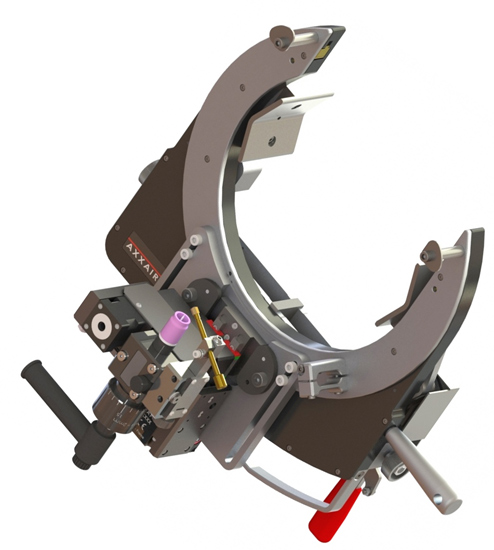

аппарат орбитальной сварки

Орбитальная сварка это сочетание аргонодугового оборудования, с оборудованием для автоматического перемещения. В итоге получается универсальное, автоматизированное  сварочное устройство.

Состав основных компонентов

Из основных компонентов устройства можно выделить:

- источник питания током;

- орбитальная головка.

Источник тока в оборудовании орбитальной сварки используется инверторный. С его помощью производится питание током не только сварочной дуги, но и механизма перемещения.  В инверторных источниках может быть заложена возможность программирования режимов сварки. Для определенных диаметров, толщин и других особенностей, могут быть запрограммированы отработанные режимы интенсивности подачи тока.

В некоторых орбитальных системах используется система жидкостного охлаждения.  Система осуществляет подачу жидкости в определенные места головы, и предотвращает возможность перегрева.

Орбитальная голова

Они бывают открытого и закрытого типа, а также головы для работы с трубными досками.

Закрытый тип

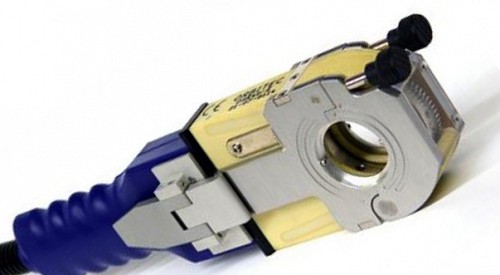

закрытая сварочная головка орбитальной сварки

Этот тип головы работает в определенной закрытой камере. Камера получается за счет системы кругов. В нее закачивается специальный защитный газ, или смесь газов. С помощью газа сварочный процесс получает защиту от окисления.  Эта защита остается надежно даже если в стыках существуют щели. В таком случае кислород не попадает через них и не портит процесса сварки.

Открытый тип

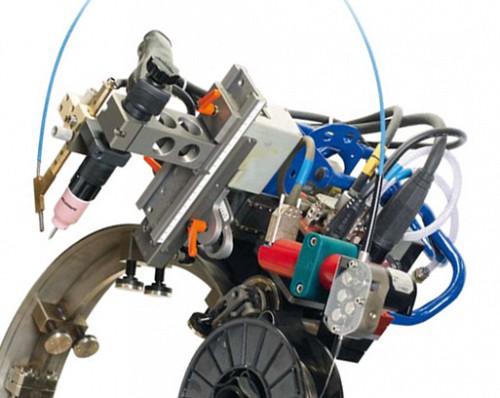

открытая сварочная головка орбитальной сварки

В основном открытый тип головы используется для труб с большой толщиной, подробнее можете посмотреть на странице. Сварка таких соединений осуществляется с использованием дополнительного сварочного материала.  Сварка труб осуществляется в много проходов. Электрод с горелкой могут производить работу с разными углами наклона.  Поэтому при многократных проходах угол горелки могут наклонять, а также сваривать в углах. Если производится сварка трубы овального сечения, то перемещать вольфрамовый электрод помогает контроллер дуги.

Головки для трубных досок используются чаще всего в производстве теплообменного оборудования. Каждый теплообменник содержит в себе множество труб, которые нужно приварить. Такая работа достаточно монотонна, но ответственна и сложна. Как правило, ее доверяют только опытным специалистам.

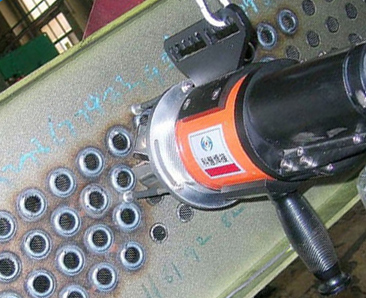

Головки для трубных досок орбитальной сварки

Для выработки технологии сварочного процесса, окружность труб принято разделять на сектора.  Для секторов согласовываются определенные величины сварочного тока и скорости. Необходимо найти золотую середину, при которой металл хорошо сварится, но не произойдет излишнего проплавления.  Разделение на сектора нужно из-за кругового движения. В одном секторе будет происходить сварка в нижнем положении, затем будет сварка в вертикальном положении, затем будет сварка в потолочном положении. И для каждого типа сварки нужны свои настройки силы тока и скорости перемещения электрода.









21/12/16
