Особенности сварки оптоволоконного кабеля

Оптический кабель применяется очень широко, благодаря ему проводится высокоскоростной интернет по всему миру. По оптоволоконному кабелю можно передавать большие потоки информации, она передается по стеклянному волокну из диоксида кремния. Кабель приходится соединять, соединять при помощи сварки. В зависимости от качества сварки стеклянного волокна, будет происходить затухание потока информации в месте соединения. Поэтому сварка оптоволоконного кабеля http://kb-sb.ru/service/svarka_optiki/ должна быть выполнена качественно.

Для этого используется специальное оборудование. Сварочный процесс автоматизирован. Оператор только должен самостоятельно правильно вставить в прибор свариваемые концы оптоволокна. Сваривание волокон осуществляется с применением высокой температуры. До температуры сваривания волокно разогревается с помощью электрической дуги.

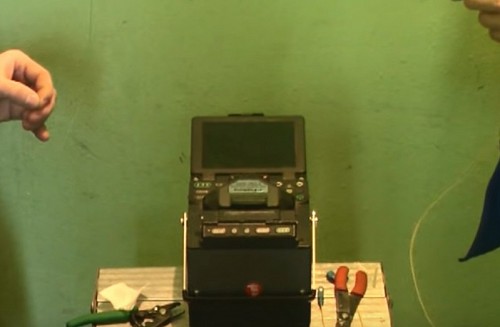

В сварочном аппарате для оптоволокна есть следующие элементы:

- узел блока питания;

- узел преобразовывающий ток из переменного типа в постоянный;

- контролирующая электроника, при помощи которой осуществляется контроль за сварочным процессом;

- устройство для центровки оптичекого волокна, в котором центровка может происходить автоматически посредством серводвигателей;

- узел осуществляющий нагрев, для усадки специальной изоляционной муфты;

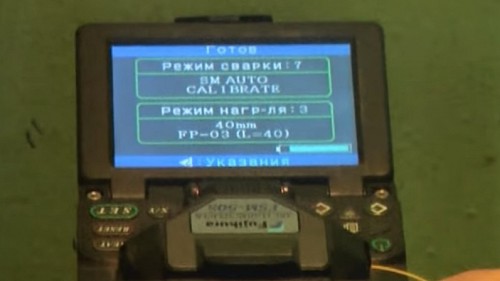

- пульт управления, при помощи которого задаются необходимые параметры.

Оборудование для сварки оптического волокна может отличаться по следующим параметрам:

- способ выравнивания соединяемых волокон;

- параметрами, которые можно контролировать при сварке;

- общему числу жил оптических волокон, которые можно сварить за один цикл нагрева.

Кроме сварочного соединения оптоволокно может соединяться разъемным соединением. Но в таких соединениях более высокое затухание сигнала, поэтому обычно сварка предпочтительнее.

Для осуществления сварки необходимо дополнительный инструмент, кроме сварочного аппарата:

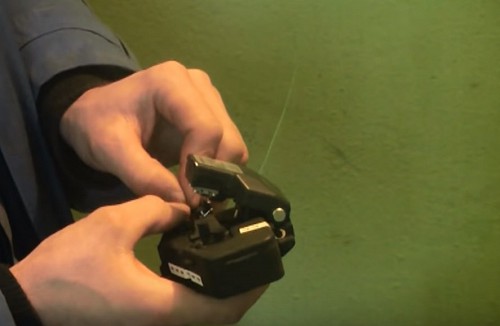

- приспособление для скалывания волокна строго под прямым углом;

- тестирующий прибор, определяющий, на сколько точно соединен кабель;

- кроме того необходим набор для пайки, чтобы производить зачистку изоляции.

В процессе подготовки к сварке, изоляция снимается, а затем при помощи салфеток с растворителем убирается специальный слой для защиты от воды.

Процесс сварки:

- волокна закрепляются в аппарате;

- устройство делает сопряжение волокон между собой;

- в области соединения при помощи электрического тока убираются мельчайшие кусочки пыли;

- электродуговой разряд разогревает волокна до расплавления и спаивания;

- устройство для проверки надежности сварки пытается раздвигать волокна с заданным усилием;

- сварочное соединение защищается трубкой термоусадочного типа.


27/06/19
