Машины плазменной резки консольного типа отличие от портальных

Плазменная резка это прогрессивная технология раскройки металлов широко распространенная на современных производствах. Среди машин плазменной резки, которые управляются числовым программным управлением, существует два основных типа: портальные и консольные.

Консольная конструкция

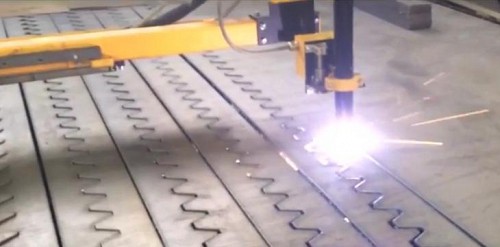

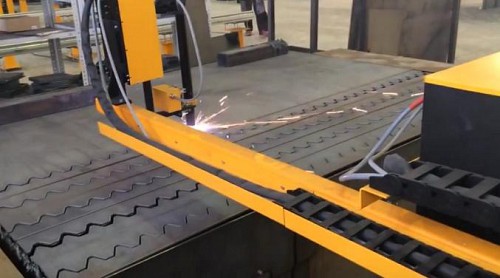

В консольной конструкции плазменной реки применяется направляющая, которая зажимается только с одно конца. По направляющей передвигается в продольном направлении узел, в котором крепится плазмотрон.  Узел, где крепится с одной стороны направляющая, также перемещается по другой направляющей в поперечном направлении. Плазмотрон также может подниматься и опускаться в вертикальном направлении. Все перемещения в продольном, поперечном и вертикальном направлении контролируются с помощью числового программного управления.

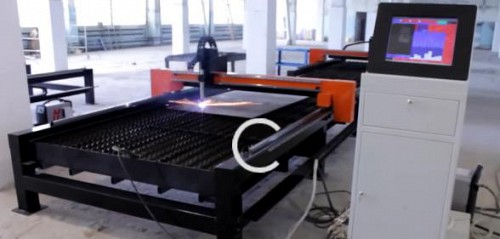

В портальном станке плазменной резки металла, направляющая, на которую крепится плазморез, имеет опору с двух сторон, поэтому более устойчива при высоких нагрузках. В консольной конструкции направляющая крепится только с одного конца, что при значительных нагрузках на резак, может привести к вибрации, а значит снижению точности траектории реза.

Но вместе с тем, опорная конструкция консоли постоянно совершенствуется, и современные модели уже более устойчивы к вибрации.

Преимущества консольных машин

- На машинах консольной плазменной резки можно кроить все марки металлов.

- Скорость реза на консольной машине очень высокая и достигает тысячи мм. в минуту.

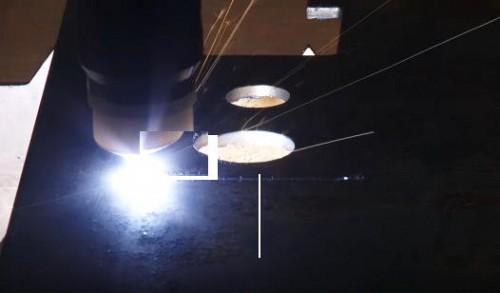

- Плазменный поток очень тонкий, и прогревает минимальную площадь, благодаря чему отсутствует деформация детали от перегрева.

- На консольных машинах плазменной резки есть возможность выполнять фигурную раскройку.

- На машинах такого типа хорошо режется тонкий металл, без деформации.

- Качество разрезанных кромок очень высокое, и в большинстве случаев не нуждается в последующей обработке.

- Высокая мобильность установки. Консольная конструкция меньше портальной и может перемещаться не только внутри цеха, но и между площадками.

- Консольная конструкция позволяет производить раскрой крупногабаритных деталей, которые по своим размерам не смогут быть обработаны портальной машиной.

Практически консольная конструкция имеет все преимущества портальной конструкции. Единственное отличие у консольных машин менее жестко крепится направляющая. Что со временем или при больших нагрузках может приводить к снижению точности реза.

Но у консольных станков есть два очень важных преимущества, которые отличают их от портальных станков. Первое отличие это мобильность станка. Его можно перемещать для работы в разные помещения, и на разные стройплощадки. Консольная конструкция легче портальной, поэтому легко перемещается. Второе отличие это возможность резать габаритные детали. Портальный станок может обрабатывать листы размером не больше своего стола, в то время как консольная машина не ограничивается таким габаритами.


23/11/17
