Контроль уровня сопротивления изоляции для обеспечения безопасности на предприятии

На промышленных предприятиях, и тем более сварочных производствах работает множество электроустановок. От состояния сопротивления изоляции этих электроустановок и сетей, подводящих к ним ток, напрямую зависит безопасная работа персонала и оборудования.  Проверка сопротивления изоляции это необходимое мероприятие, которое проводится при пусконаладочных работах, и периодических проверках.

Проверка изоляции высоким напряжением

После монтажа нового оборудования, перед запуском его в эксплуатацию, а также после ремонта оборудования проверяется состояние сопротивления изоляции. Изоляцию проверяют током с более высоким напряжением, чем эксплуатационное. Для этого применяется передвижной источник  тока. С его помощью выявляются места с поврежденной изоляцией. При их обнаружении повреждения устраняются, а проверка источником тока повторятся.  При проверке выявляются такие неисправности изоляции как: скользящий разряд; толчки тока; утечка тока; нарастание тока; пробой изоляции.

Контролирование сопротивления изоляции

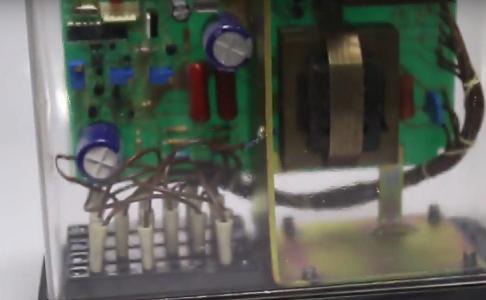

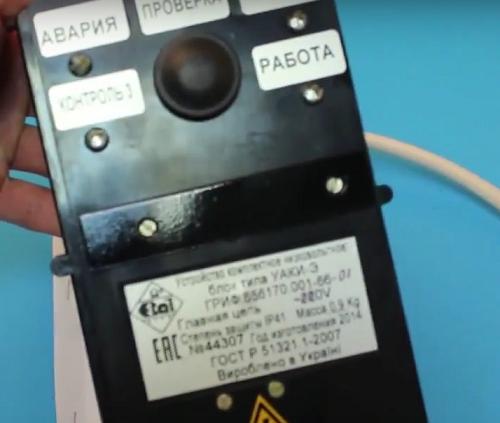

Контроль за сопротивлением изоляции может быть как постоянный, так и периодический.  Для контроля изоляции в виде постоянного мониторинга используются специальные приборы например УАКИ-Э. Этот прибор контролирует утечку тока на землю, и предотвращает поражение людей. Утечка в приборе УАКИ-Э проверяется относительно изолированной нейтрали трансформатора. Прибор используется преимущественно в электрических цепях экскаваторов, работающих в горнорудной отрасли.

Приборы для контроля изоляции в режиме реального времени можно поделить на два типа:

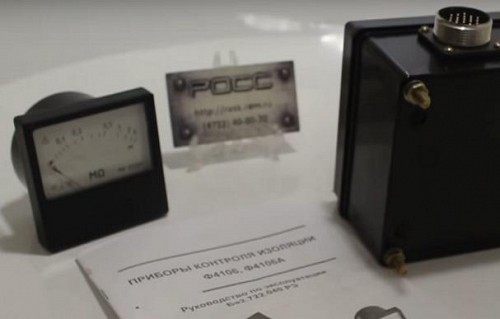

- Работающие на оперативном токе, например щитовой прибор ПКИ.

- Не использующие оперативного тока, а измеряющие сопротивление выпрямленным током. У таких приборов есть существенный недостаток, у них отсутствует самоконтроль, и показания могут быть зависимыми о смены величины напряжения сети.

Контроль периодического вида

Контроль периодического вида можно поделить на следующие типы:

- Перед введением оборудование в эксплуатацию. Например: при установке нового оборудования, или при осуществлении ремонта оборудования.

- Плановый контроль проводится в сроки установленные техническими условиями эксплуатации оборудования.

- Текущий контроль проводится в случае, если происходит выявление какой либо неисправности.

Величина сопротивления изоляции производится при выключенном оборудовании. В таком состоянии производятся промеры разных участков изоляции.

При замерах проверяется величина сопротивления фазы относительно земли, и величины сопротивления межфазной изоляции.

Благодаря сегментированной проверке выявляется участок изоляции в дефектом, при котором может произойти замыкание на землю или межфазное замыкание.

Далее для проверки всей изоляции электрооборудование подключается, и проверяется вся цепь, но уже под напряжением.
