Напряжение питания 1х220/2х380 В
Максимально потребляемый из сети ток на 220 В – 90 А; на 380 В – 50 А
Номинальная частота сети 50 Гц
Номинальный сварочный ток 315 А
Диапазон регулирования сварочного тока 60-315 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 33 В
Напряжение холостого хода 50-60 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19,2 кВА
Обмотки трансформатора CU
Габаритные размеры 310х570х420 мм
Масса 73 кг
Аксессуары -
Описание

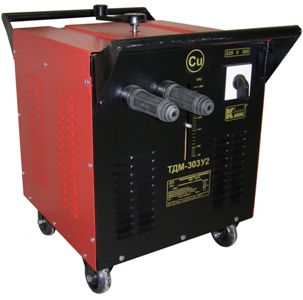

Сварочный трансформатор ТДМ-303 (220/380 В) CU предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. При ручной дуговой сварке, резке и наплавки металлов покрытыми металлическими электродами.
Сварочный трансформатор ТДМ-303 (220/380 В) CU работает в следующих условиях:
а) интервал температур от - 45°С до + 45°С;
б) относительная влажность воздуха не более 80% при + 20°С;
в) высота над уровнем моря не более 1000 м.
Предусмотрено использование штучных сварочных электродов диаметром до 6 мм всех марок.
Сварочный трансформатор ТДМ-303 (220/380 В) CU выполняется с напряжением сети:
а) 220/380 В, 50 Гц.
Климатическое исполнение У, категория 2 по ГОСТ 15150-69.
