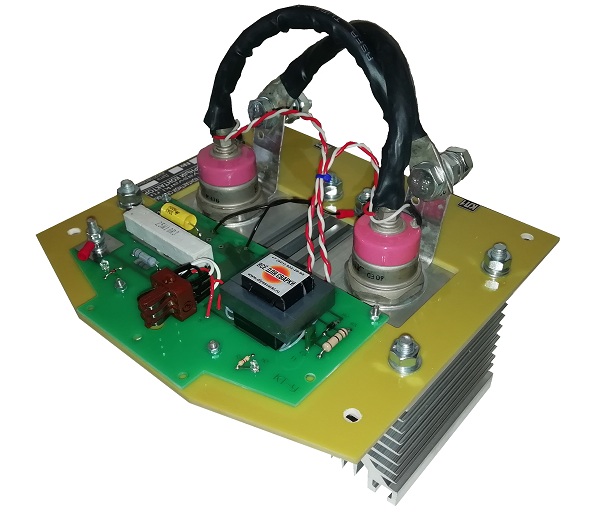

| Текст объявления | Контакторы тиристорные КТ-07 УХЛ4 предназначены для комплектации точечных, шовных и рельефных контактных сварочных машин и служат для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока. ООО «ПФ «Всё для контактной сварки» является производителем данного вида контакторов.
Контактор тиристорный КТ-07 обеспечивает регулировку тока питания силового трансформатора машины контактной сварки в пределах от 2-4 А до наибольшего значения, указанного ниже.
Работоспособность контакторов КТ-07 обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 5% от номинального.
Токи тиристорных контакторов не должны превышать предельно допустимых значений, указанных ниже, а импульсное напряжение не должно превышать 1200 В.
Тиристорные контакторы КТ-07 имеют естественное (воздушное) охлаждение. Для изготолвения контакторов применяются штыревые тиристоры Т171-320 классом не ниже 12.
Гарантийный срок эксплуатации тиристорного контактора КТ-07 (КТ-07 УХЛ4) 12 месяцев.
Характеристики:
Напряжение питающей сети, В: 380.00
Частота питаюей сети, Гц: 50.00
Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А
А ср.: 145.00
А эф.: 240.00
Номинальный ток, А при:
ПВ 50% и длит. имп. 0,5 с: 340.00
ПВ 20% и длит. имп. 0,5 с: 580.00
ПВ 20% и длит. имп. 0,2 с: 800.00
Импульсы управления:
Напряжение (экв. нагрузка 20 Ом), В: 20±5
Длительность (на уровне 0,7 ампл. знач.), мкс: 200±100
Габаритные размеры, (Д215;Ш215;В), мм: 230х225х220
Масса, кг: 5.00 |
